Máquina para fabricar vasos de papel de alta velocidad MG-C800

Máquina para hacer vasos de papel – Maquinaria para conversión de papel – Equipo para hacer contenedores de papel

Como un producto mejorado y actualizado para la producción de vasos de papel de placa simple, este tipo de máquina para papel completa el proceso de formado total de los vasos de papel utilizando tres placas giratorias. Para poder realizar sus funciones de manera óptima, utiliza un diseño de leva abierto, división interrumpida, transmisión por engranaje y estructura de eje longitudinal.

La máquina para fabricar vasos de papel también aplica muchas técnicas y dispositivos bien diseñados: la lubricación por rociado se aplica principalmente para disminuir la abrasión de los componentes; el calentador Lister importado se utiliza para sellar el cuerpo y la parte inferior de la taza; el flujo de aceite siliconado se controla precisamente con la válvula electromagnética. Esta pieza de maquinaria para conversión de papel conduce dos pasos de formado, curvado rotativo y calentamiento y formado. Al hacer esto, produce vasos con alta resistencia y tamaño uniforme.

Cuando se trata de control PLC, al utilizar un sensor fotoeléctrico y un alimentador de control servo, la formadora de vasos de papel asegura una operación estable y de alta velocidad y logra una disminución significativa en los costos de labor. Además, este equipo para producción de contenedores de papel se apagará automáticamente cuando se detecten fallas en el funcionamiento.

Con la asistencia de un sistema de detección de imagen CCD (opcional), los vasos que se rompen, se manchan o están defectuosos, pueden descartarse. Este sistema efectivo logra que no haya intervenciones manuales y reduce la contaminación secundaria del producto.

Este tipo de máquina para vasos de papel equivale a una pieza de equipo que integra todos los procedimientos de producción de vasos, incluyendo alimentación de papel, sellado, alimentación de parte inferior de vaso, calentamiento, moleteado, curvado de boca del vaso, descarga, prueba y conteo. Es una elección ideal para hacer vasos de 50-135mm de alto.

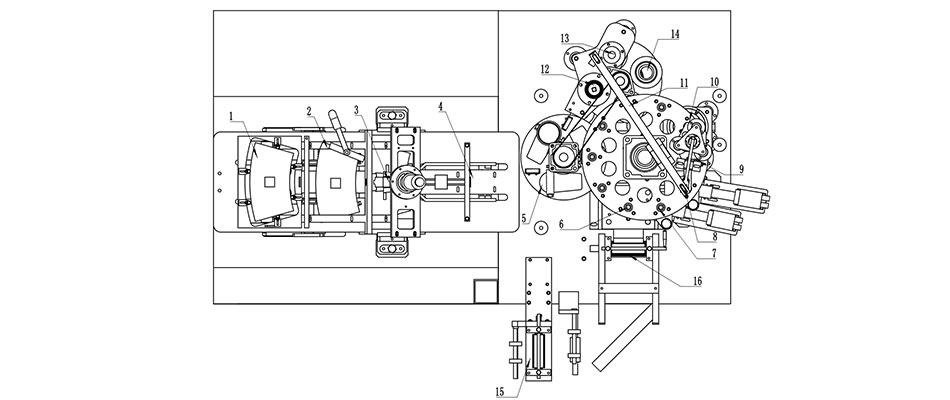

Estructura de la máquina para fabricar vasos de papel

1. Soporte de papel
2. Precalentamiento de ventilador de papel
3. Ultrasónico
4. Tubo de vaso
5. Placa giratorio para vaso
6. Perforado de parte inferior
7. Precalentamiento de papel para parte inferior 1
8. Precalentamiento de papel para parte inferior 2

9. Plegado de papel para parte inferior
10. Moleteado inferior
11. Curvado de vaso
12. Curvado de parte superior 1
13. Curvado de parte superior 2
14. Salida de vaso
15. Alimentación inferior 1
16. Alimentación inferior 2

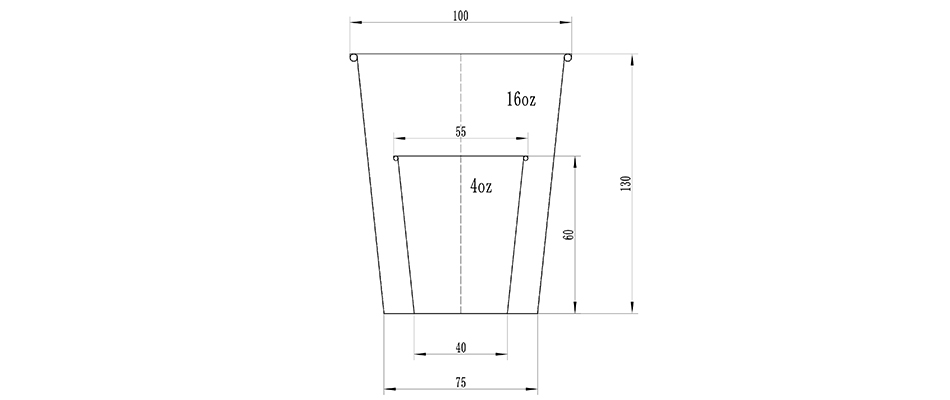

Tamaño mínimo/máximo

Ventajas notables

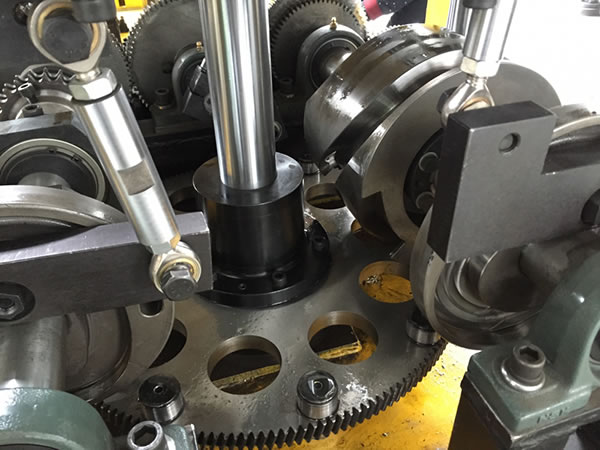

  • Un diseño de leva abierto provee alta precisión y gran salida, así como también incrementa la vida útil.

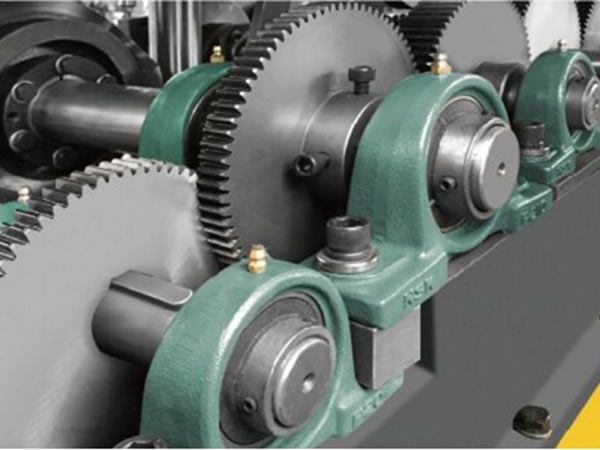

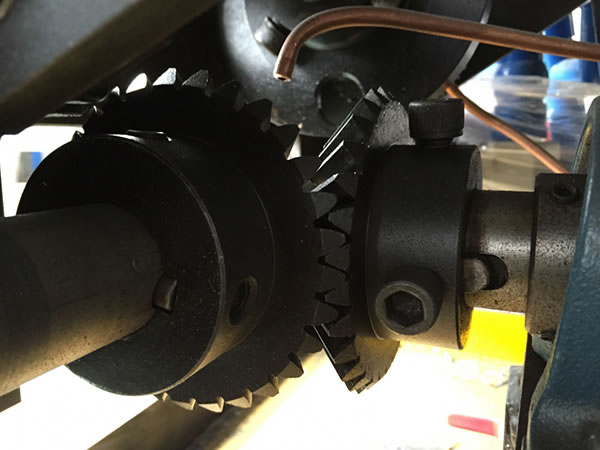

  • En transmisión, se utiliza un eje de transmisión co n eje longitudinal para resolver los problemas de vibración de cadena e inestabilidad.
  • Una estructura tipo caja, junto con la lubricación por rociado, disminuye notablemente el desgaste, acelera la disipación de calor y provee una operación rápida.

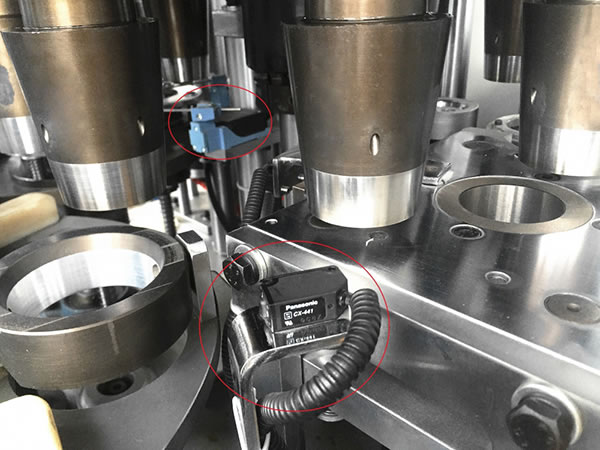

  • El proceso de fabricación de vasos en su totalidad se controla con el sistema PLC. Adicionalmente, se utiliza un sensor fotoeléctrico para detectar cualquier falla en el funcionamiento.

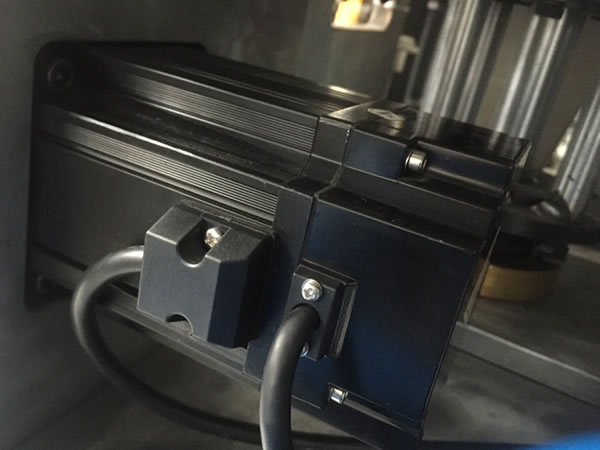

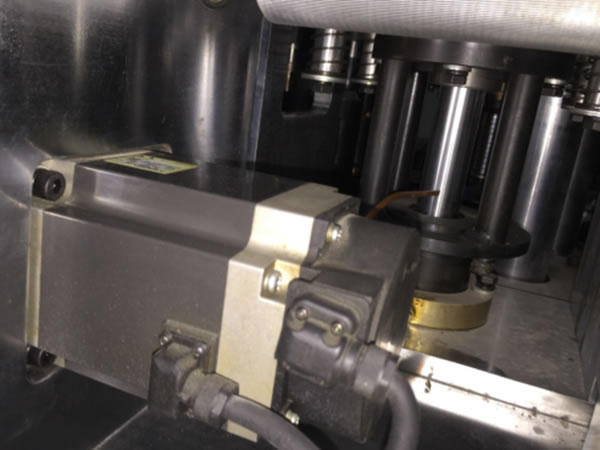

  • El alimentador servo muestra un rendimiento inteligente que solo entrega vasos con parte inferior.
  • En la parte inferior, hay una cuchilla que puede estirarse. Es estable y fácil de reemplazar.

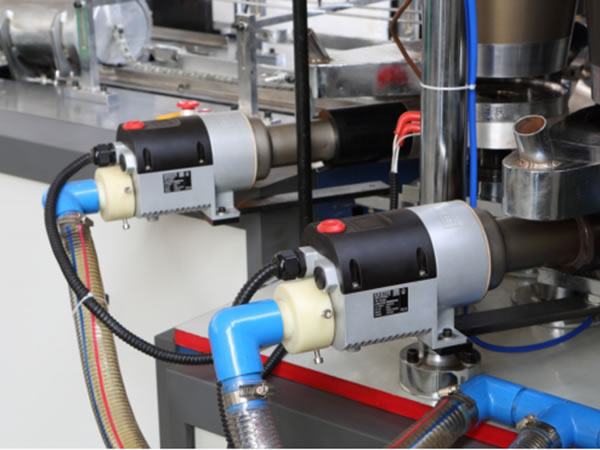

  • El calentador Leister se compra sellar el cuerpo del vaso y la parte inferior. Este dispositivo de calentamiento incrementa el efecto de calefacción y conduce a moleteado para una mejor calidad.
  • Hay dos pasos de curvado. El primero emplea un método de formado rotativo que beneficia la resistencia del papel. Para un segundo paso, implementa una técnica de calentamiento especial para obtener un buen vaso con especificaciones uniformes.
Información técnica de la máquina para hacer vasos de papel
Modelo MG-C800
Peso de la máquina 3200 kg
Tamaño 2600mm*1600mm*1850mm
Fuente de energía 12KW 380V50Hz
Consumo de aire Presión: 0.5-0.8MPa, entrada: 0.4 cubo/minuto
Capacidad de producción 80-100 unidades/minuto
Requerimiento de papel Papel revestido en PE simple/doble
Gramaje del papel 190-350g/m2
Capacidad del vaso 4-16OZ
Configuraciones de máquina formadora de vasos de papel
Nombre Marca
Disyuntor Schneider, Francia
Protector termal Schneider, Francia
Relé de secuencias de fase Schneider, Francia
Relé miniatura Schneider, Francia
Contactor A.C. Schneider, Francia
Módulo de control de temperatura Autonics, Corea
Controlador de temperatura Omron, Taiwán
Calentador Leisure, Suiza
Sensor fotoeléctrico Panasonic, Japón
Conversor de frecuencia Schneider, Francia/Mitsubishi, Japón
Motor servo Panasonic/Mitsubishi/Yaskawa, Japón
Pantalla Weinview, Taiwán
Componentes neumáticos AirTAC, Taiwán/ SMC, Japón
Leva/Transmisión MAZAK, Japón
Motor principal GPG, Taiwán
Motor de bomba de aceite Taiwán
Ultrasónico Ever Green, Taiwán
PLC Mitsubishi, Japón
Rodamiento NSK, Japón

Mantenimiento
El mantenimiento de la máquina formadora de vasos de papel de alta velocidad automática MG-C800 debe llevarse a cabo en cumplimiento estricto con la guía de mantenimiento.
1. Cada componente debe limpiarse cuidadosamente.
2. Para sanidad y limpieza, se debe mantener una rutina estricta para limpiar la máquina. La suciedad grasosa debe removerse del papel, el molde y el rodillo. La máquina debe mantenerse libre de restos de papel, polvo, plástico, etc.
3. El glicerol puede utilizarse para lubricar la máquina en su totalidad.

Envase
Todas las máquinas se envasan en un cajón de madera.

Servicio post venta
1. Se incluye una guía del usuario para asistir con la instalación y el ajuste de la máquina y ayudar a resolver problemas que puedan encontrarse.
2. La máquina formadora de vasos de papel de alta velocidad automática MG-C800 se ajustará una semana antes a la entrega para asegurar que se encuentre en perfectas condiciones.
3. Los técnicos están disponibles para guiar la instalación y el ajuste en sitio. Este servicio será a costo del usuario, que incluye el salario del técnico (US$100 por día), gastos de viajes, alojamiento, tarifas de consulta, etc.
4. Hay una capacitación gratuita disponible y continua hasta que el operador comprende totalmente la operación y el mantenimiento de nuestra máquina. El comprador debe cubrir los gastos de viaje y alojamiento de nuestros técnicos.
5. Nuestra compañía provee piezas de repuesto sin cargo por un año.

Garantía
1. Ofrecemos una garantía por un año para la máquina formadora de vasos de papel de alta velocidad automática MG-C800 desde la fecha de envío.
2. La garantía no cubre componentes con desgaste normal.
3. No seremos responsables por daños causados por usos inadecuados, manejos inapropiados, mantenimiento negligente, daños intencionales u otros daños.
